ECU开发及教学工具套件

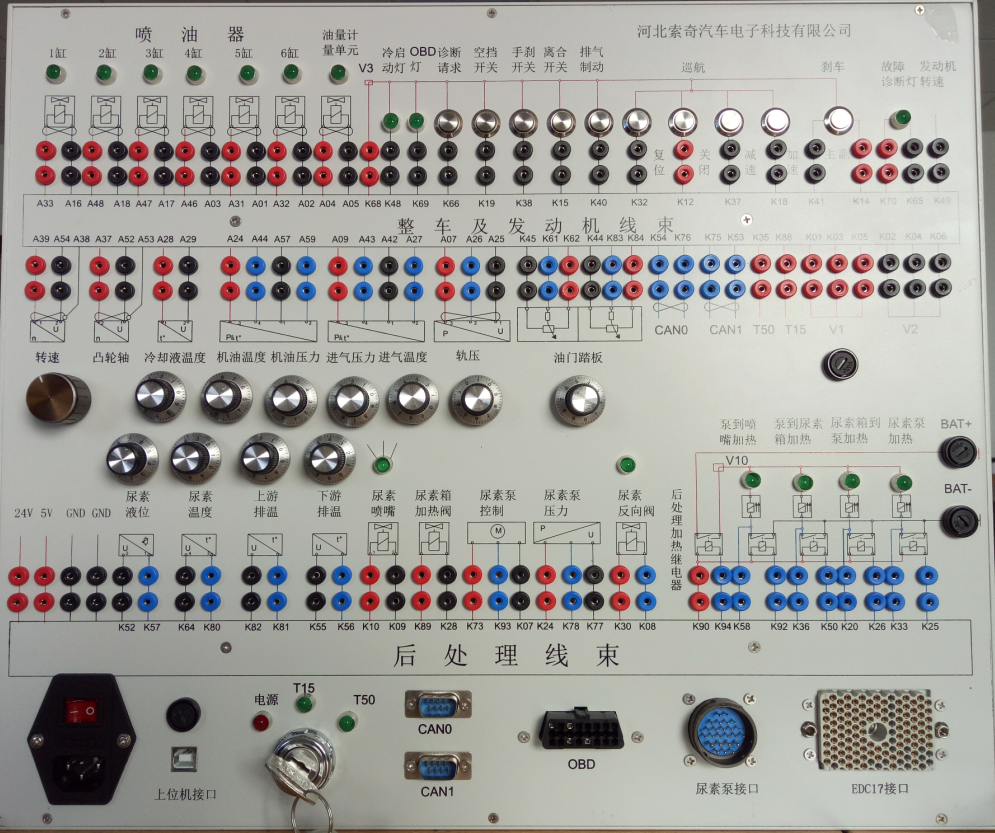

       电控发动机试验系统是按照ECU的整车接线图设计整个外围电路，通过模拟产生发动机电控系统运行所需要的曲轴、凸轮轴信号、各种温度和压力信号以及各种开关信号来驱动ECU工作，采用真实负载和各种模拟负载相结合来模拟执行器。系统提供手动和自动两种工作模式，其中手动模式是通过电位器的调节出各种传感器信号，自动模式则通过配套的触摸式工业平板或计算机实现基于时间的传感器信号自动播放，该基于时间的传感器信号数据文件可以在计算机上自定义，也可以来源于通过INCA获得的实际测试数据，从而实现关联故障的自动注入、动态演示和路谱回放；系统主界面按照EDC17的整车接线图进行布局，通过 “h”型端子，配合测试线可方便的进行短路、断路、电压异常等故障的模拟试验。设计了CAN监控软件，可以获得ECU总线上的发动机各项参数，并可模拟整车上的其他CAN节点向ECU发送数据包
